Warum sollte man sich für ein Kipprückschlagventil mit Gewichtshammer entscheiden?

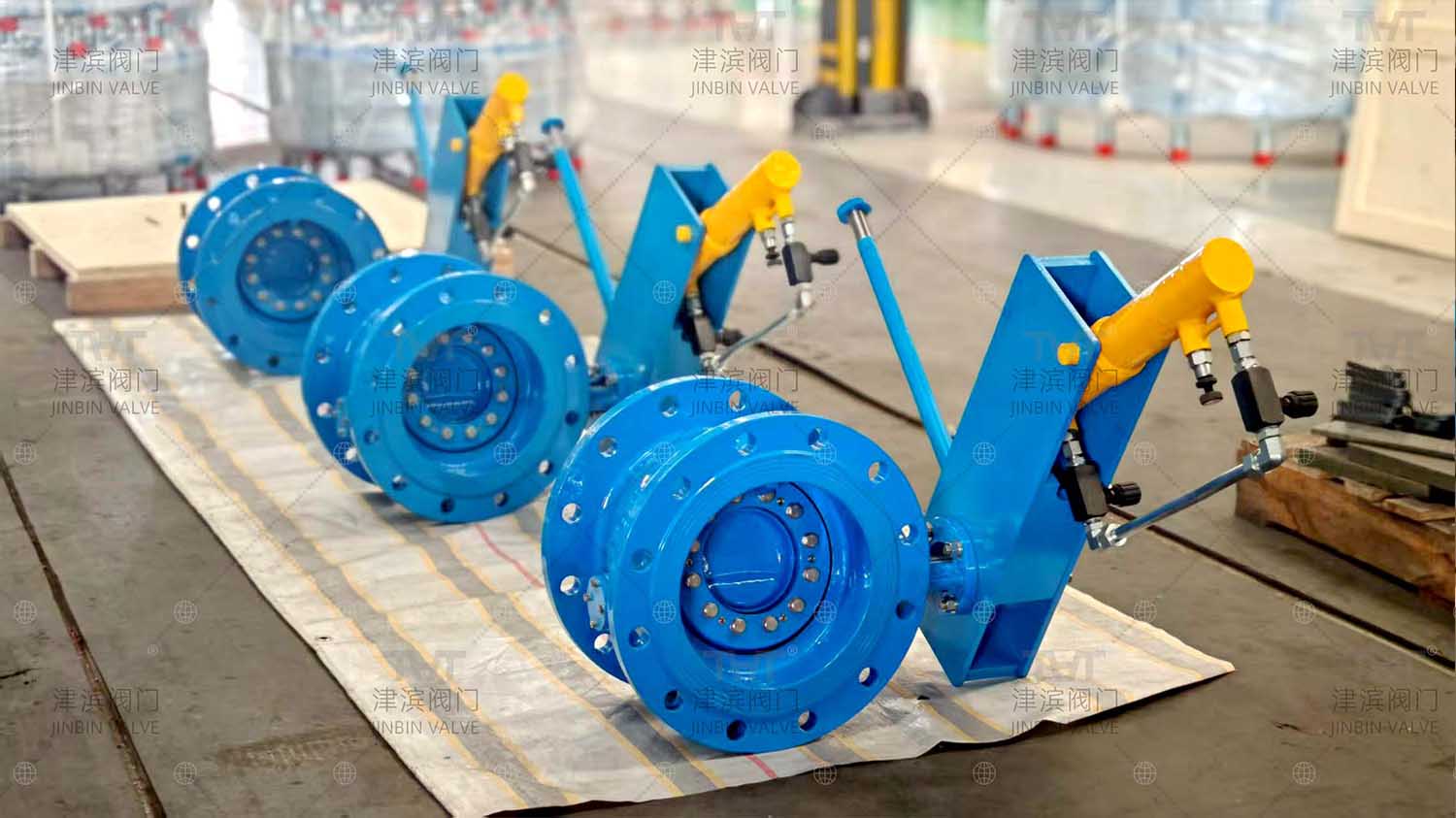

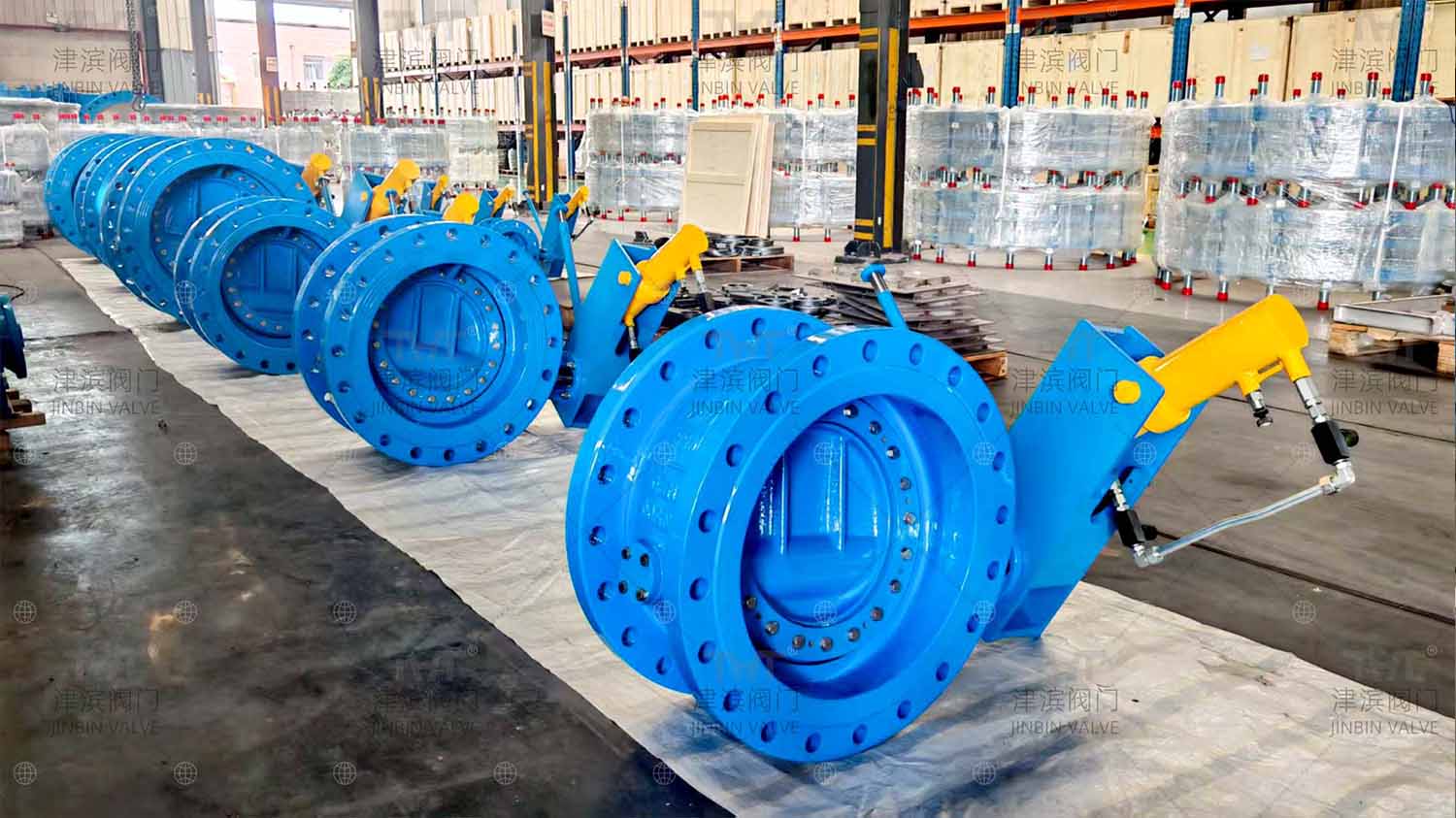

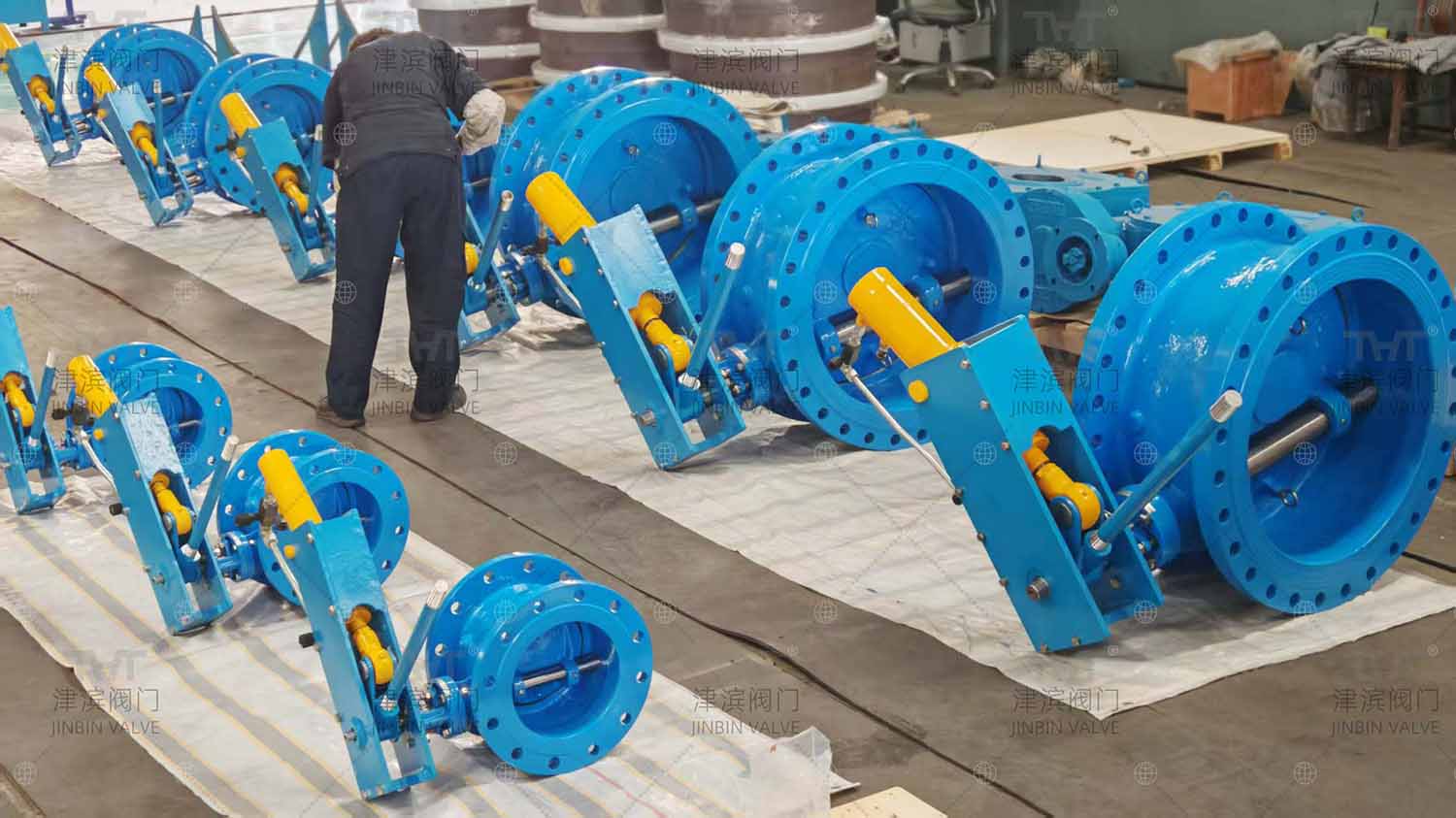

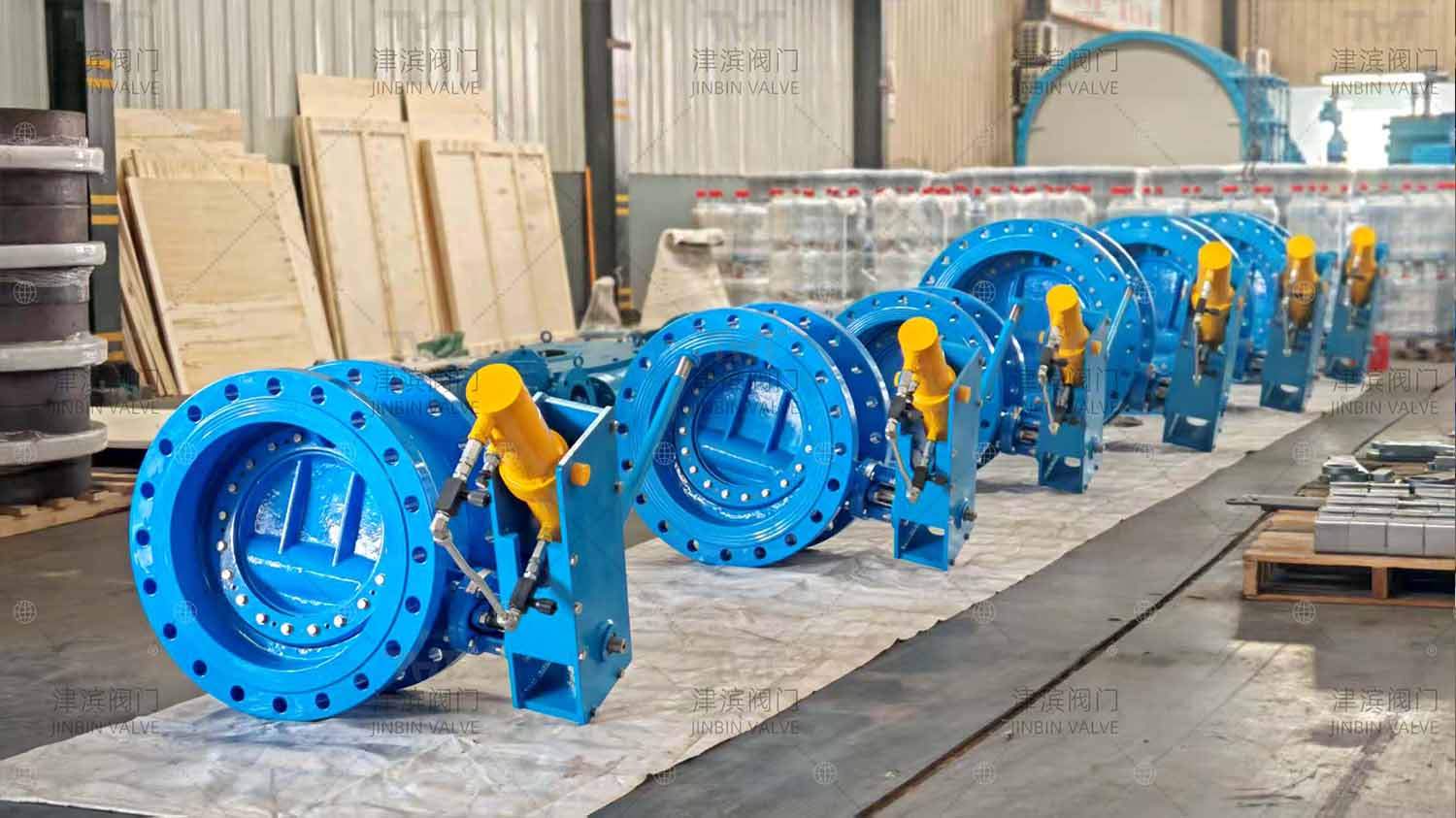

Die abgebildeten Ventile sind Kipprückschlagventile mit Gegengewichtshammer der Firma Jinbin Valve in den Größen DN250 bis DN700. Das Ventilgehäuse besteht aus WCB-Kohlenstoffstahl, ist mit Gegengewichten und Hydraulikzylindern ausgestattet und für Betriebsdrücke von PN16, PN20 und PN25 ausgelegt.
Dieses widerstandsarme, langsam schließende Rückschlagventil mit Gegengewicht und Hydraulikzylinder arbeitet zweistufig. Im Betrieb der Wasserpumpe öffnet der Mediendruck die Klappenscheibe; das Gegengewicht hebt sich mit der Scheibe und gleicht deren Eigengewicht aus, wodurch der Strömungswiderstand deutlich reduziert wird. Gleichzeitig strömt das Medium in den Hydraulikzylinder und speichert Druck. Beim Abschalten der Pumpe schließt die Klappenscheibe unter dem Einfluss von Eigengewicht, Gegengewichtsspannung und Rückflussdruck schnell 80–90 % des Durchflusses und verhindert so den Rückfluss. Die verbleibenden 10–20 % werden durch die Dämpfung des Hydraulikzylinders langsam geschlossen. Ein Nadelventil ermöglicht die präzise Einstellung der Schließdauer, wodurch die Stoßkraft des Rückflusses schrittweise abgebaut und Druckstöße effektiv unterdrückt werden.
Kernanwendungsvorteile
1. Wasserschläge beseitigen und Geräte schützen
Durch das stufenweise Abschalten wird der beim Abschalten der Pumpe entstehende Hochdruckwasserschlag abgeschwächt, wodurch Rohrleitungsbrüche und Schäden durch Umkehrung der Pumpenwelle verhindert und die Instandhaltungskosten der Rohrleitung erheblich gesenkt werden.
2. Extrem niedriger Strömungswiderstand zur Energieeinsparung
Das Gegengewicht gleicht das Gewicht der Absperrklappe aus und gewährleistet so einen ungehinderten Durchfluss bei voller Öffnung. Der Druckverlust ist über 40 % geringer als bei herkömmlichen Schwingrückschlagventilen, was langfristig zu Energie- und Kosteneinsparungen führt.
3. Dauerhafte und zuverlässige Dichtungsleistung
Es verfügt über eine doppelt exzentrische Absperrklappe für dichten Verschluss. Das Ventilgehäuse ist mit korrosionsbeständiger Epoxidfarbe beschichtet und eignet sich für verschiedene Medien wie Reinwasser, Abwasser und Brauchwasser.
4. Flexible Einstellbarkeit mit breitem Anwendungsbereich
Das unabhängige hydraulische Dämpfungssystem ermöglicht die bedarfsgerechte Feinabstimmung der Schließzeit. Es ist federbelasteten, geräuschlosen Rückschlagventilen bei Pumpstationen mit großem Durchmesser (DN300 und größer) deutlich überlegen.
Herkömmliche Standard-Rückschlagventile schließen schlagartig und vollständig, was leicht zu starken Druckstößen führen kann. Häufige Stöße verkürzen die Lebensdauer von Wasserpumpen, Rohrleitungen und Flanschen. Federbelastete Ventile eignen sich nur für kleine Durchmesser, da sie für größere Durchmesser nicht genügend Schubkraft und Dämpfungskapazität bieten.
Dieses speziell für Pumpenausgänge entwickelte Ventil vereint drei Funktionen: Rückschlagsicherung, Druckstoßdämpfung und geringer Strömungswiderstand. Es ersetzt eine Kombination aus Standard-Rückschlagventil und Puffervorrichtung und reduziert so die Anzahl der Rohrleitungsarmaturen. In Systemen mit hohem Durchfluss, wie z. B. der kommunalen Wasserversorgung, dem Kühlwasserkreislauf von Kraftwerken, der chemischen Wasserversorgung und -entsorgung sowie Abwasserpumpstationen, gewährleistet es zuverlässig die Betriebssicherheit der Rohrleitung, verlängert die Lebensdauer der gesamten Anlage und bietet ein hervorragendes Preis-Leistungs-Verhältnis im Betrieb und bei der Wartung.
