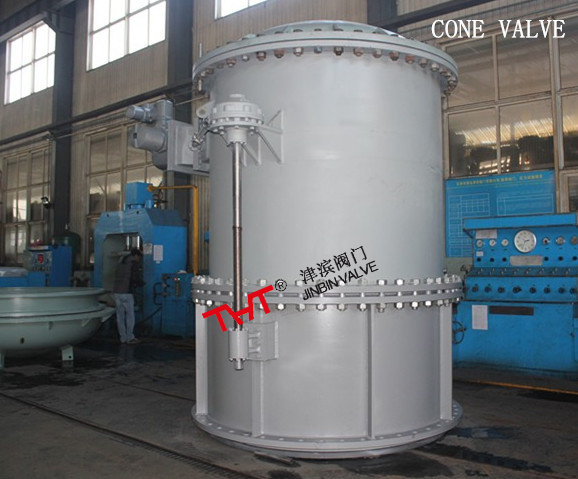

Festkonusventil, angepasst von Jinbin Valve
Produkteinführung mit festem Kegelventil für das Sadawarna-Projekt:
Das Ventil mit festem Kegel besteht aus einem vergrabenen Rohr, einem Ventilkörper, einer Hülse, einem elektrischen Gerät, einer Schraubenstange und einer Verbindungsstange. Seine Struktur hat die Form einer äußeren Hülse, dh der Ventilkörper ist feststehend. Das Kegelventil ist eine selbstausgleichende Hülsenschieberscheibe. Die hydraulische Kraft wirkt nicht direkt auf die Scheibe. Die Antriebskraft ist sehr gering und hat eine energiesparende Wirkung; Die Dichtung nimmt Metall auf Metall, einen speziellen Ventilsitz aus rostfreiem Stahl an, und die Leckage ist sehr gering. Das konische Chongqing-Ventil treibt den Kipphebel an, um sich mittels einer manuellen Turbine, elektrisch oder hydraulisch, zu drehen, und treibt dann die Hülsenbremse an, sich in einer geraden Linie durch den Schieber zu bewegen, um das Ventil zu öffnen und zu schließen oder zu drosseln.
Produktmerkmale des Festkegelventils:
1. Gute hydraulische Bedingungen, mit höherem Durchflusskoeffizienten u = 0,75 ~ 0,86 oder höher als bei anderen Ventilen;
2. Einfache Struktur und geringes Gewicht; Alle Übertragungsteile befinden sich außerhalb des Ventilkörpers, was auf einen Blick klar und bequem für Wartung und Reparatur ist;
3. Mit geringer Öffnungs- und Schließkraft und leichtem Betrieb kann es ohne Stromversorgung an kleinen und mittleren Wasserbaustandorten angewendet werden. Elektrische, pneumatische und hydraulische Öffnungs- und Schließmechanismen können eingestellt werden, um eine Fernsteuerung oder einen unbeaufsichtigten automatischen Betrieb zu realisieren;
4. Während der Entladung ist die Strahlzunge hornförmig, zerstreut und in der Luft belüftet, mit guter Energieableitungswirkung. Es ist einfach, einen Energieableitungspool zu verwenden, oder es sind keine Energieableitungsmaßnahmen erforderlich. Wird er als getauchter Abfluss eingestellt, ist auch die Energiedissipation unter Wasser sehr einfach;
5. Die Flüssigkeit wird gleichmäßig durch den internen Flügel mit 4 Führungen ohne Wirbel und Erschütterung geteilt;
6. Das Öffnen und Schließen oder die Durchflusssteuerung des Ventils wird durch die Auf- und Abwärtsbewegung der äußeren Hülse gesteuert, um die Wirkung des konischen Ventilkerns anzutreiben. Der Führungsring und der O-Ring dienen zur Führung und Abdichtung zwischen der Hülse und dem Ventilkörper, so dass der Durchflusskoeffizient des Ventils in einem bestimmten proportionalen Verhältnis zur Ventilöffnung steht.
7. Metall-Hartdichtung und Fluorkunststoff-Weichdichtung können für flüssige Medien mit unterschiedlichen Bedingungen und Drücken eingestellt werden. Die zusammengesetzte Dichtungsstruktur, die mit einem verschleißfesten Ventilsitz aus hochfestem legiertem Edelstahl konstruiert ist, hat die Eigenschaften einer harten Metall-auf-Metall-Dichtung und einer weichen Dichtung;
8. Der Divergenzwinkel kann begrenzt werden, um die Flüssigkeit in dünne Sprayform oder ringförmige Konvektion zu zerlegen, um den Zweck des Aufprallausgleichs zu erreichen. Gleichzeitig kann es die Anforderungen verschiedener Standorte erfüllen.
9. Entsprechend dem Winkel zwischen der horizontalen Linie des Ventils und der Mittelachse ist eine horizontale Installation von 180 ° üblich. Außerdem werden 45°, 60° und 90° angenommen.
Jinbin-Ventil kann das Kegelventil nach Kundenwunsch anpassen. Jinbin hat das Kegelventil für das Kraftwerk am Mekong fertiggestellt. Entsprechend den Anforderungen und Arbeitsbedingungen der Kunden hat auch das von Jinbin hergestellte Kegelventil den Testlauf erfolgreich abgeschlossen.
